永磁三相交流伺服电机

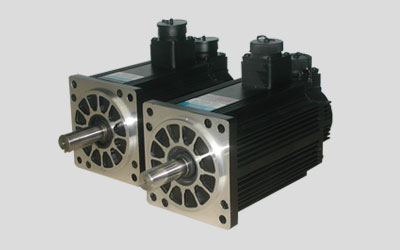

  • 永磁三相交流伺服电机 110ST-M 系列
  • 咨询热线:0519-88775581
  • 分享到:
  • 立即咨询

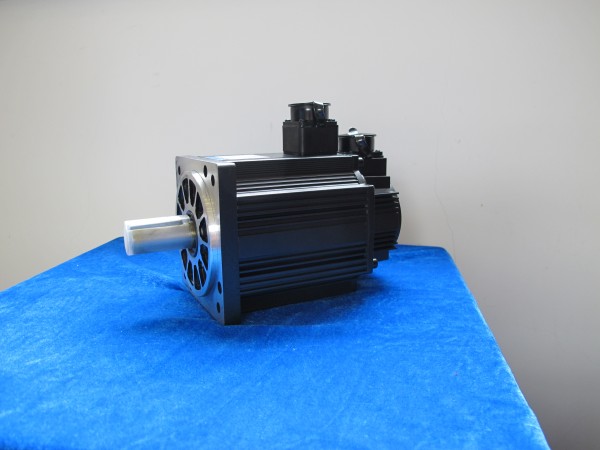

    • 永磁三相交流伺服电机 110ST-M 系列
    • 永磁三相交流伺服电机 110ST-M 系列

产品详细内容

伺服电机技术规格

110ST-M4010110ST-M4015110ST-M5015110ST-M4020110ST-M6020110ST-M4030110ST-M5030110ST-M6030
额定功率(KW)0.420.630.780.831.21.21.51.6
额定转矩(N.m)4.04.05.04.06.04.05.06.0
最大转矩(N.m)12.012.015.012.018.012.015.518.0
额定转速(r/min)10001500150020002000300030003000
最大转速(r/min)20002500250030003000350035003500
额定电流(A)1.732.63.22.16.05.06.06.6
最大电流(A)5.197.89.66.318.015.018.019.8
转子惯量(kg.m20.65×10-30.65×10-30.82×10-30.99×10-30.65×10-30.65×10-30.82×10-30.99×10-3
电机重量(kg)约5.0约5.0约5.7约5.0约6.0约5.0约5.7约6.0
速度/位置检测器编码器线数:2500p/rev
结构全封闭、自冷却(防护方式IP65)
工作电压(AC)单相220V-15%-+10% 50/60Hz
工作方式连续
绝缘等级B
环境周围环境(℃)0-40℃(不结冰),保存:-15-70℃(不结冰)
周围湿度80% RH以下(不凝水),保存:90%RH以下(不凝水)
环境条件室内(不直接受阳光照晒),远离腐蚀性气体、可燃物、油滴、灰尘等
高度海拔1000m以下
振动 轴向:24.5m/S2 径向:49m/S2

伺服电机技术规格

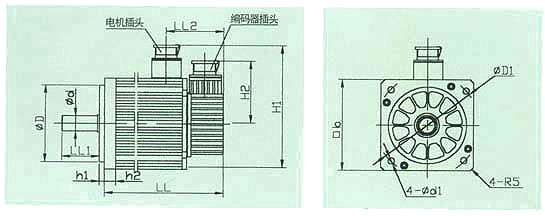

外形图


外形安装尺寸

型号ΦDΦD1□bLL2ΦdΦd1LLh1h2H1H2LL1
110ST-M401095h813011083.519f791585.3141429052.8
110ST-M401595h813011083.519f791585.3141429052.8
110ST-M501595h813011083.519f791745.3141429052.8
110ST-M402095h813011083.519f791585.3141429052.8
110ST-M602095h813011083.519f791905.3141429052.8
110ST-M403095h813011083.519f791585.3141429052.8
110ST-M503095h813011083.519f791745.3141429052.8
110ST-M603095h813011083.519f791905.3141429052.8




接线方式
电机航插

航插芯编号1234
内容GNDUVW



编码器航插

接线编号123456789101112131415
内容机地壳VccGNDB-
A
Z-
B
A-
Z
UVW-
U
-
V
-
W
